[바미] BROWSER-RENDERING에 대하여

안녕하세요. 최근에 CS공부를 하고 있던 도중 후임이 HTML 파일이 어떻게 브라우저에 그려지는지 물어보았는데,

제가 그 것을 답변하는 중에 제가 브라우저 렌더링 과정을 정확하게 이해하지 못하고 있다는 걸 알게 되었습니다.

그래서 브라우저 렌더링 과정에 대해서 공부하고 정리해보려고 합니다.



브라우저

브라우저 렌더링 과정을 알아보기전에 브라우저가 무엇인지 먼저 알아보아야 합니다.

우선 브라우저는 우리가 흔히 인터넷에 접속할 때 사용하는 Chrome, Safari, Firefox, Internet Explorer 등을 말합니다.

MDN에서는 브라우저에 대해 웹에서 페이지를 찾아서 보여주고, 사용자가 하이퍼링크를 통해 다른 페이지로 이동할 수 있도록 하는 프로그램이라고 설명하고 있는데 여기서 중요하다고 생각하는 부분은 찾아서 보여준다는 것이 였습니다.

브라우저는 유저가 선택한 자원을 서버로 부터 받아와서 유저에게 보여줍니다.

이 자원은 페이지 외에도 이미지, 비디오 등의 컨텐츠들도 포함되고, 받아온 자원들을 렌더링 과정을 통해 유저에게 보여주게 된다.

브라우저 렌더링 동작 과정

렌더링의 기본적인 동작 과정은 다음과 같습니다.

1. HTML 파일과 CSS 파일을 파싱해서 각각 Tree를 만든다. (Parsing)
2. 두 Tree를 결합하여 Rendering Tree를 만든다. (Style)
3. Rendering Tree에서 각 노드의 위치와 크기를 계산한다. (Layout)
4. 계산된 값을 이용해 각 노드를 화면상의 실제 픽셀로 변환하고, 레이어를 만든다. (Paint)
5. 레이어를 합성하여 실제 화면에 나타낸다. (Composite)

각 단계를 좀 더 자세하게 알아보자.

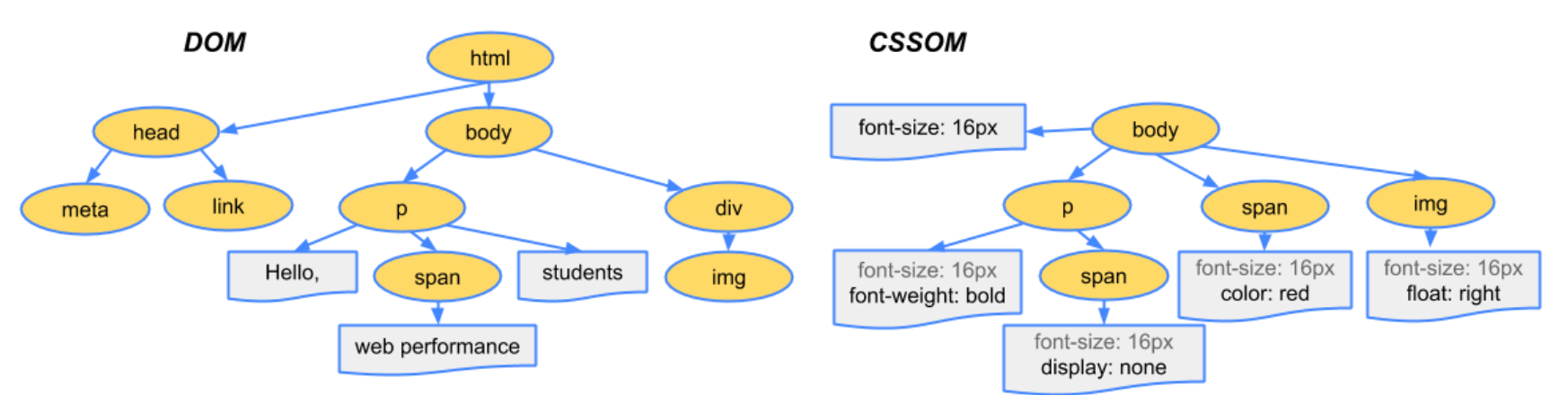

Parsing

브라우저가 페이지를 렌더링하려면 가장 먼저 받아온 HTML 파일을 해석해야 합니다.

Parsing 단계는 HTML 파일을 해석하여 DOM(Document Object Model) Tree를 구성하는 단계이죠.

파싱 중 HTML에 CSS가 포함되어 있다면 CSSOM(CSS Object Model) Tree 구성 작업도 함께 진행하게 됩니다.



이미지 출처 : https://web.dev/critical-rendering-path-render-tree-construction/

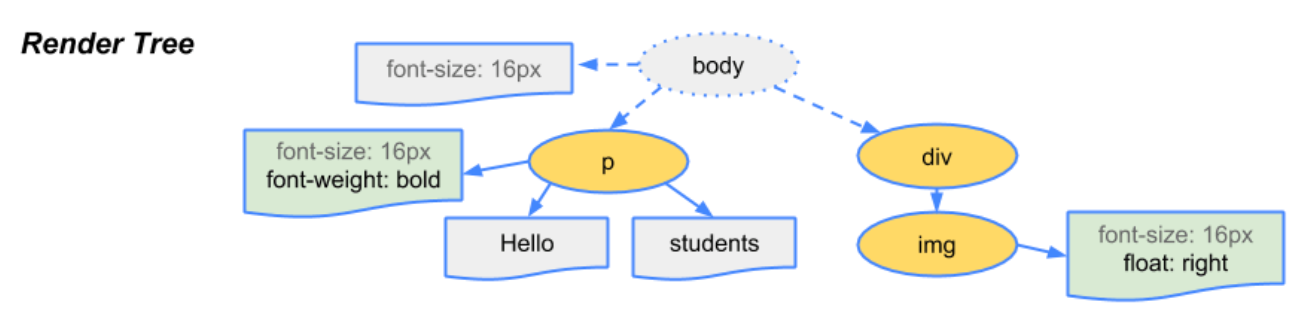

Style

Style 단계에서는 Parsing 단계에서 생성된 DOM Tree와 CSSOM Tree를 매칭시켜서 Render Tree를 구성합니다.

Render Tree는 실제로 화면에 그려질 Tree입니다.

visibility: hidden과 display: none이 그 예가 될 수 있는데 Render Tree를 구성할때 visibility: hidden은 요소가 공간을 차지하고, 보이지만 않기 때문에  Render Tree에 포함이 되지만, display: none 의 경우 Render Tree에서 제외되게 되죠.



이미지 출처 : https://web.dev/critical-rendering-path-render-tree-construction/

Layout

Layout 단계에서는 Render Tree를 화면에 어떻게 배치해야 할 것인지 노드의 정확한 위치와 크기를 계산합니다.

루트부터 노드를 순회하면서 노드의 정확한 크기와 위치를 계산하고 Render Tree에 반영합니다.

만약 크기 값을 %로 지정하였다면, Layout 단계에서 % 값을 계산해서 픽셀 단위로 변환되죠.

Paint

Paint 단계에서는 Layout 단계에서 계산된 값을 이용해 Render Tree의 각 노드를 화면상의 실제 픽셀로 변환합니다.

이 때 픽셀로 변환된 결과는 하나의 레이어가 아니라 여러 개의 레이어로 관리됩니다.

당연히 스타일이 복잡할수록 Paint 시간도 늘어나게 됩니다.

예를 들어, 배경을 단색으로 했을 경우 시간과 작업이 적게 필요하지만, 그림자 효과와 같은 것을 넣게 된다면 시간과 작업이 더 많이 필요하게 됩니다.

Composite

Composite 단계에서는 Paint 단계에서 생성된 레이어를 합성하여 실제 화면에 나타냅니다.

이 단계에서 웹 페이지를 볼 수 있게 됩니다.



이상으로 브라우저가 어떻게 렌더링이 되는지 알아보았습니다.

참고 자료

• MDN - 브라우저
• wikipedia - 웹 브라우저
• naver d2 - 브라우저는 어떻게 동작하는가?
• toast - 성능 최적화
